气动铆钉枪维修构造图

2017-7-3 21:01:00

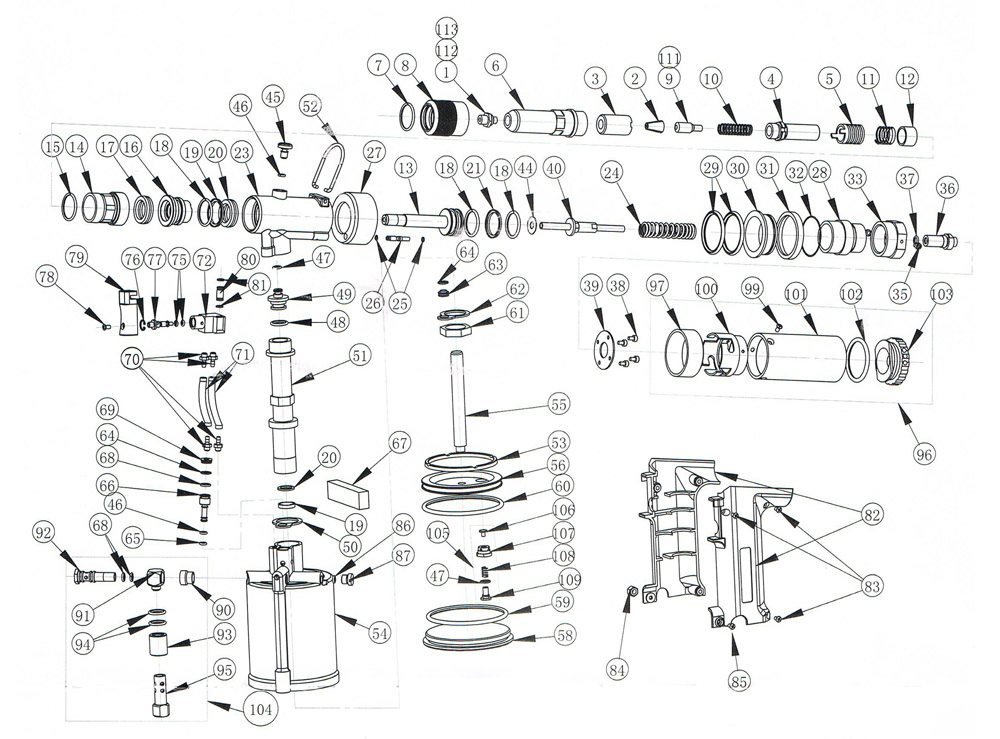

       气动铆钉枪构造:

铆钉枪

      气动铆钉枪,又叫气动铆钉枪,气动拉铆枪,气动抽芯铆钉枪,叫法不一.是目前国内先进的铆接工具.

  气动铆钉枪工作原理:气动拉铆枪以压缩空气为动力,通过各个汽缸的串联以达到拉断铆钉的目的,具有拉铆方便,铆接速度快、手持重量轻、无油液损耗等优点。
  气动铆钉枪的用途:主要用于铝,铁,不锈钢板材的铆接。不锈钢/合金钢拉钉嘴。主要是汽动拉钉,枪拉钉速度快。油压式结构,拉钉力量大。气动拉铆枪广泛适用于装饰装潢、汽车制造及改装、集装箱、电器、家电、仪表、箱包和机械制造等行业,是目前国际最先进的铆接工具之一,目前国内适用量居多的气动铆钉枪品牌主要来自台湾、日本。
  气动铆钉枪的功能:
  一、振动技术提供了从工作环境改造学来说正确的动作,以把CTD拉钉枪(积累性损伤障碍)的危险性降到最小化。
  特别针对1/4Magna-Lok结构铆钉、超过3700磅的牵引力、耐受力强的压铸结构以适用于粗糙不平的地方
  铆钉直径(mm):4.8/6.4(均适用各材质铆钉)
  最大工具拉伸力N(kgf):16637(1700)
  最大行程(mm):22.0
  所需气压MPa(kgf/cm):0.59-0.64(6.0-6.5)
  每根铆钉所需的空气量:4.6L/
  铆钉重量(kg):2.9
  另外360度旋转气密接合可使工具在工作地点垂直放置最适合用于被广泛使用的直径2.4到直么4.8的铆钉的铆接作业,长行程化(14-16mm)的设计,大幅扩大了一次性开机的铆接范围,而且速度较以往产品有所提高。
  二、自动吸钉,拉钉速度比一般快一倍。
  自动退钉,连续拉钉作业,不必倒钉,即省时间。采用航空铝材料,轻巧,长时间使用无疲劳感。可调节拉力大小,速度快慢。液压装置无杂音,无后座力等。
  气动铆钉枪操作规程:
  1、进气压力于工具入口处(非空压机之出气压力)一般为90PSIG(6.2Kg/cm^2),过高、过低均有损工具之性能及寿命。
  2、进气必须含有充分润滑油,以便工具内气动马达得到充分润滑(可置一白纸于工具排气处检视是否有油渍,正常为有油渍现象)。
  3、进气必须尽不含水份,若庄缩空气未经空气干燥机是不恰当的。
  4、不可任意拆除工具的零件后而操作,除了会影响操作者的安全关会致使工具损坏。
  5、若工具略有故障或经使用不能达到原有功能时,不可再继续使用,要立即检查。
  6、定期检查、保养工具,添加黄油(Grease)于轴承等转动部位,添加机油(Oil)于气动马达部位。
  7、使用各式工具,务必遵照各种安全规定及使用说明操作。
  8、要选用适当的工具工作,工具过大容易造成工作伤害,工具过小容易致使工具损害。

  9、设备使用完毕必须装入工具箱,并存放于定置管理区。
